20吨锅炉除尘器

20吨锅炉除尘器

把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。锅炉除尘器是锅炉及工业生产中常用的配套设备。
产地:河北省泊头市交河开发区
厂家:河北辉胜环保设备有限公司
电话:0317-8177820  业务QQ:点击这里给我发消息

20吨锅炉除尘器详细内容

20吨锅炉除尘器

把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。锅炉除尘器是锅炉及工业生产中常用的配套设备。

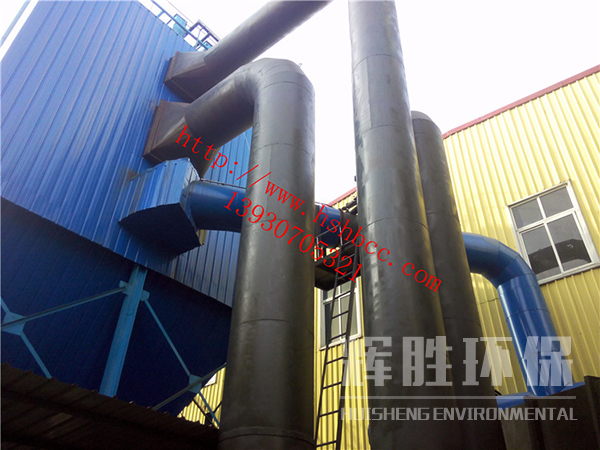

20吨锅炉除尘器

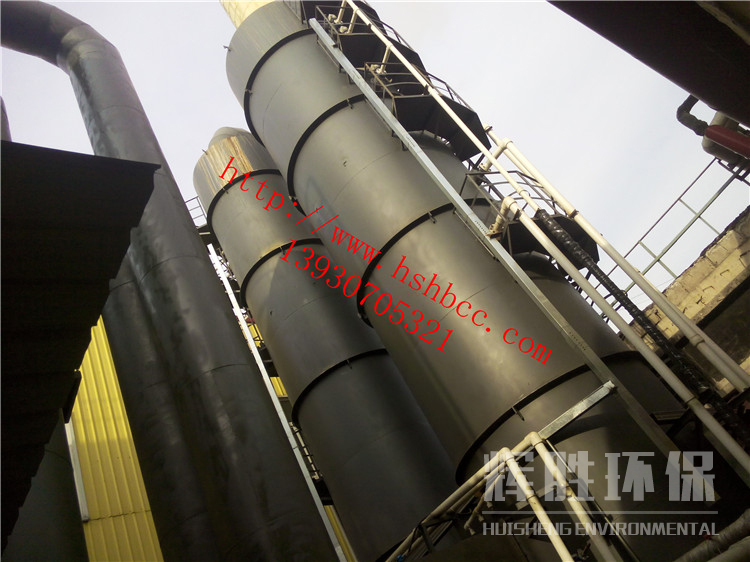

20吨锅炉脱硫除尘器

 20T设计依据:

除尘器入口烟气量: 60000m3/h

除尘器入口烟气温度:<170

除尘器进口含尘量:<50g/m3

除尘器出口含尘量:<30mg/m3

除尘器除尘效率:99.9%

设备阻力:<1500Pa

2.现场原有设备

20T/H燃煤锅炉   1

4.我公司在电厂、焦化厂等燃煤锅炉烟气尘治理成功的经验;

5.我公司所采用的先进离线脉冲喷吹技术及高效脱硫技术;

实现指标

粉尘尘捕集率:>99.99

排放浓度:≤30 mg/Nm3

SO2排放浓度:≤200 mg/Nm3

格林曼黑度:≤1级;

特点:

本净化系统采用了干湿结合、两级净化、风机居中、尘硫兼除的设计思路。该系统一级净化采用LCM型布袋除尘器, 除尘器本体采取了离线脉冲清灰措施,并且增加旁路系统,防止温度过高损坏布袋。二级净化采用GCT型高效脱硫除尘器, 创造了烟气与脱硫除尘液的佳传质和化学反应的条件, 即采用碱性吸着剂喷射法和碱液吸收反应法使SO2 等可溶性有害气体被捕集, 脱硫与除尘同步进行。

布袋除尘器设计方案

1.20T锅炉配套除尘器选型及过滤面积的确定

1、为确保锅炉的连续运行不受除尘设备运行或分区停运的限制,在负荷调整时有良好的、适宜的调节特性,在电厂运行的条件下能可靠和稳定地连续运行,我们选定除尘器的全过滤风速小于0.8m/min,经计算并合理考虑除尘器的布置,20T锅炉确定本方案除尘器的过滤面积为1260m2,完全能满足以上要求。

21250 m2除尘器布置:(单)排共5个单元,每室设84条滤袋,每台除尘器共有滤袋数量84×5= 420条。总过滤面积1260m2/

(以上除尘器布置方式、灰斗下法兰离地高度和除尘器外形尺寸可根据现场情况适当调整)。

3、滤袋采用φ160×6000mm标准规格,采用布袋滤料(PPS+PTFE,覆膜处理。

4、除尘器采用外滤式过滤方式,除尘器的滤袋利用弹簧涨圈与花板自锁联接,干净空气与含尘气体的完全分隔。滤袋由袋笼所支撑。

5、在清灰时由PLC发出脉冲信号给电磁脉冲阀(上海袋配),通过喷吹管喷出压缩空气,使滤袋径向变形抖落灰尘。

6、除尘器设有顶部防雨棚,防止在环境条件下结露现象的发生及保护除尘器顶部装置。

7、除尘系统设置了旁路管道,在锅炉投油、烟温异常、“四管”爆裂等状态下使烟气经旁路管道排放而不经过滤袋,从而有效地保护除尘器。

8、除尘器设置烟气温度在线检测装置,当烟气温度过高或过低,超过预设报警值时,自动打开旁路系统阀门排放烟气,保护滤袋。

9、除尘器进风气流均布装置,使进入除尘器的含尘气体均匀地分布在每个滤袋,有效地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命的延长。

10、除尘器灰斗设置振打清灰装置,及时清除除尘器内的积灰,保证了除尘器灰斗卸灰的顺利进行。

11、本除尘器每个室进风口均设置离线阀,便于在线检修。

本方案采用LCM-1260长布袋脉冲除尘器。除尘设备采用一炉一套,单独独立的系统,即所有的工艺、电气、控制均为一套。

设计参数表如下

Ø       20T锅炉配套布袋除尘器设备参数(共计  1台)

序号



数量

1

名称

LCM-1260脉冲布袋除尘器

2

处理风量(m3/h)

60000

3

全过滤面积(m2)

1260

4

全过滤风速(m/ min)

0.80

8

净过滤面积(m2)

1008

9

净过滤风速(m/ min)

0.92

10

滤袋数量()

420

11

滤袋材质

PPS+PTFE覆膜

12

滤袋规格

Φ160×6000mm

13

脉冲阀数量()

30

14

电磁脉冲阀型式及规格

3”淹没

15

清灰气源压力Pa

3-6)×105

16

工作温度(℃)

170

17

过滤室布置

单排布置

18

过滤室数量

5

19

出口粉尘浓度(g/Nm3)

50

20

出口粉尘浓度(mg/Nm3)

30

21

除尘效率()

99.9

22

本体漏风率()

3

23

设备阻力(Pa)

1500

24

压缩空气耗气量

1.0-2.0

25

气源品质

良好

26

清灰方式

离线清灰

27

检修方式

在线检修

28

控制方式

自动;手动

29

输灰方式

螺旋(刮板)输灰/卸料卸灰/加湿卸灰

注明:经过我公司长期锅炉配套除尘设备设计经验,当经过滤风速超过1.0m/min会造成清灰困难,易造成设备除尘系统阻力增加,后导致除尘效率下降。
