木工厂除尘器的结构

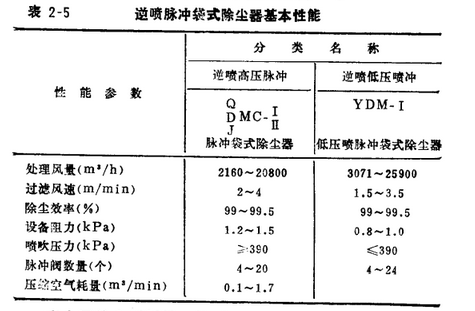

 　　木工厂除尘器逆喷脉冲袋式除尘器的基本性能见表2-5。

　　表中压缩空气耗量可按下式进行：

　　式中——每台除尘器耗气量，m3/min;

　　n——脉冲阀数;

　　T——脉冲周期，min;

　　g——每个脉冲阀一次喷吹耗气量m3，见表2-6;

　　——附加系数1.2。

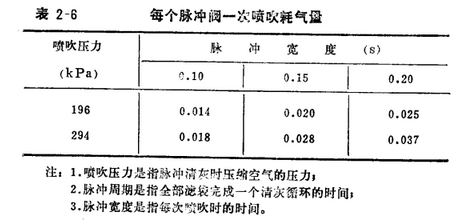

　　木工厂除尘器每个脉冲阀一次喷吹耗气量

　　墙喷脉冲袋式除尘器，采用了顺喷顺流的设计方法，即气流由除尘器上部箱体进入，从下部箱体的净气联箱排出。其流动方向与脉冲喷吹的方向以及清灰后粉尘落入灰斗的方向一致，而且净化后舱气体不经过引躬喉管，木工厂除尘器这样大大降低了除尘阻力，减小了风饥负荷，从而降低了动力消耗。顺喷脉冲袋式除尘器，可分为顺喷低压脉冲袋式除尘器(LSDM)和顺喷高压脉冲袋式除尘器(LSGM)两种。

　　布袋除尘器是一种干式滤尘装置。它适用于捕集细小、干燥、非纤维性粉尘。

　　顺喷脉冲袋式除尘器主要由过滤室、净气室、脉冲清灰装置，灰斗及排灰装置构成，见图2-10。

　　除尘器骨架中的滤袋骨架上的所有的焊点都应该焊接牢固

　　含尘气体由过滤箱体上部进入，自上而下经滤袋过滤后，粉尘被滞留在滤袋外，净气则由滤袋下口的净气联箱汇集后，从出风口排出。随着过滤的进行，阻力上升，当阻力上升到0.6-1.2kPa时，由控制仪发出指令，按顺序触发各控制阀，开启脉冲阀，使气包内压缩空气由喷吹管各孔以亚音速喷出一次气流，并诱导数倍的二次气流一起喷人滤袋，造成滤袋瞬间急剧膨胀，从而使滤袋表面粘附的粉尘脱落，过净气联箱之间的间隙落入灰斗。
