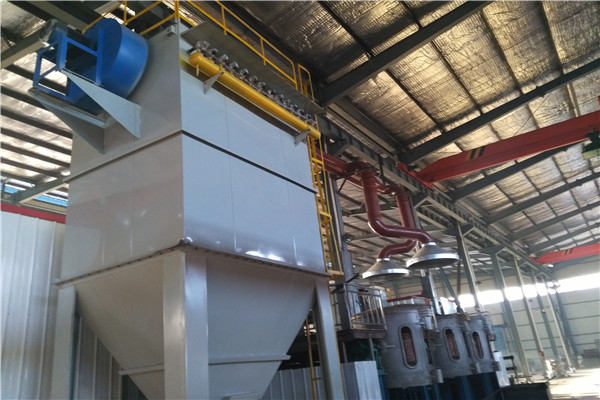

铸造厂电炉布袋除尘器

　　铸造厂电炉布袋除尘器概况

　　一、概述

　　电炉在生产中会产生大量的烟尘，严重的污染了生产现场和厂区的自然环境，更重要的是直接危害了操作工人的身体健康，为了改善岗位条件和厂区的自然环境。

　　贵单位现有3套2吨电炉，考虑到操作工人的人身健康及响应国家号召，现准备为其电炉配备一套湿式除尘系统，电炉在生产工作时其主要尘点为电炉在冶炼及倒料时产生的烟尘，由于除尘器是除尘系统中的关键设备，它的工况效果，直接影响到整个系统的成败，因此，对除尘器的设计、制造、安装、调试和运行等每一个环节都需要精心安排。

　　



　　铸造厂电炉布袋除尘器具有压缩空气清灰、外滤式除尘、清灰效果好、过滤区全封闭、维护检修机外执行、操作方便等特点。

　　随着国家环保法规的修订提高，以及人们对环保与降低运行成本的意识进一步增强，qyMC型脉冲布袋除尘器将成为除尘的选设备。

　　二、系统设计

　　电炉布袋除尘器共有五大系统

　　1、 吸尘罩：不锈钢材质旋转型

　　2、 管道

　　3、 除尘设备：DMC型脉冲布袋除尘器

　　4、 风机、电机

　　三、铸造厂电炉布袋除尘器系统设置

　　1)本体：它由上箱体、中箱体、灰斗组件、检修门、支架等组成

　　对于本体，我们在设计上以不利的荷载组合进行强度设计;采用Q235A板材制作。

　　2)收尘、过滤系统：主要由除尘器布袋、除尘器骨架、花板组件、进风分配系统组成。

　　3)喷吹清灰、卸灰系统：主要由输气管路、电磁脉冲阀、喷吹管组件及手动插板阀等组成。

　　4)除尘布袋采用φ133X2500mm标准规格，材质采用氟美斯针刺毡。

　　5)电炉布袋除尘器采用外滤式，布袋除尘器的除尘布袋利用弹簧涨圈与花板联接，形成了干净空气与含尘气体的分离。

　　6)在清灰时由控制脉冲控制仪发出脉冲信号给电磁脉冲阀，过喷吹管喷出压缩空气，使除尘布袋径向变形抖落灰尘。

　　7)电炉布袋除尘器顶部设检修门，用于检修和换袋(除尘器的维、检修、换袋工作仅需在机外可执行，不必进入除尘器内部)。

　　8)电炉布袋除尘器配置进风分配系统及滤袋固定框，有效地使进入除尘器的含尘气体均匀地分布到每个滤袋，滤袋固定框的使用，有效地防止了清灰过程中滤袋间的碰撞和磨擦，有利于滤袋使用寿命的延长。

　　9)电炉布袋除尘器控制系统采用手动与自动两种控制。

　　四、铸造厂电炉布袋除尘器除尘系统工作原理

　　电炉除尘系统为负压使用。粉尘经各尘点吸尘罩过除尘管道，进入除尘设备，含尘气体由导流管进入各单元灰斗，在灰斗导流系统的引导下大颗粒粉尘分离后直接落入灰斗，其余粉尘随气流进入中箱体过滤区，过滤后的清净气体透过除尘布袋，经上箱体排风管排出。随着过滤的进行，当除尘布袋表面积达到一定量时，由清灰控制装置按设定程序打开电磁脉冲阀喷吹，抖落除尘布袋上的粉尘，落入灰斗的粉尘经卸灰阀排出。
